УЗО и дифавтомат: чем отличаются и что ставить в частном доме
В щите рядом с обычными автоматами стоят приборы с кнопкой «Т» — УЗО и дифавтоматы. Они похожи, но защищают от разного. Разбираемся, что делает каждый, что требуют правила и как собрать защиту в доме, где есть резервное питание.
Коротко
- Автомат бережёт проводку от перегрузки и короткого замыкания. УЗО бережёт человека — отключает линию, когда ток уходит «на сторону»: через тело или в землю. Дифавтомат — автомат и УЗО в одном корпусе.
- На розетки — УЗО на 30 мА обязательно (ПУЭ, п. 7.1.79). На ввод в дом правила советуют противопожарное УЗО до 300 мА (п. 7.1.84).
- Берите тип A, а не AC. Стиральная машина, индукционная плита, котёл, инвертор дают утечку, которую тип AC может не заметить.
- УЗО или дифавтомат — вопрос удобства и денег. Одно УЗО на несколько линий дешевле; дифавтомат на каждую важную линию удобнее: при утечке гаснет только она.
- С резервным питанием УЗО работает, только если нейтраль источника соединена с землёй. Инвертор Deye делает это сам, у генератора — перемычка на вводе, у переносной станции проверяем на замере.
Три прибора — кто за что отвечает
Почему 30 миллиампер: такой ток человек чувствует болезненно, но при отключении за доли секунды он не успевает остановить сердце. Поэтому УЗО на 30 мА называют защитой человека. Аппараты на 100 и 300 мА человека не спасут — они нужны против пожара: ток утечки в сотни миллиампер через подгнившую изоляцию нагревает дерево и тлеет часами, а автомат его не видит.
УЗО или дифавтомат
| УЗО + автоматы | Дифавтомат | |
|---|---|---|
| Что защищает | УЗО — от утечки, автоматы на линиях — от перегрузки и замыкания | Всё сразу на одной линии |
| Сколько линий | Одно УЗО на 2–4 линии, у каждой свой автомат | Каждый — на свою линию |
| Если утечка на одной линии | Гаснут все линии за этим УЗО, и надо искать, какая виновата | Гаснет только эта линия, видно сразу |
| Место в щите | Меньше модулей, если линий много | Больше модулей, если линий много |
| Стоимость | Дешевле на несколько линий | Дороже: на каждую линию свой аппарат |
| Если сломался | Меняется только он | Меняется весь аппарат |
| Главная ловушка | УЗО должно быть не слабее автомата перед ним — иначе перегорит от перегрузки, которую автомат пропускает | Нет: защита от перегрузки встроена |
На практике сочетают: дифавтоматы на линии, которые не должны гаснуть за компанию (котёл, холодильник, насос, стиральная машина), и УЗО на группу обычных розеток по комнатам.
Какие бывают
По току срабатывания
- 30 мА — защита человека: розетки, улица, баня, мастерская, скважина.
- 10 мА — для одного прибора во влажном месте, например розетки в бане. На целую группу не годится: будет срабатывать от естественной утечки техники.
- 100–300 мА — противопожарное, на ввод в дом. Лучше селективное (буква S на корпусе): оно срабатывает с задержкой и даёт сначала отключиться УЗО на 30 мА на линии, а не гасит весь дом.
По типу утечки
| Тип | Видит утечку | Куда ставить |
|---|---|---|
| AC | Только обычную переменную | Освещение, обогреватели. Для современной техники — не лучший выбор |
| A | Переменную и пульсирующую — от выпрямителей в электронике | Розетки, стиральная и посудомоечная машины, индукционная плита, котёл, инвертор. Берите по умолчанию |
| F | Как A плюс смешанную от частотных приводов | Стиральная машина с инверторным мотором, тепловой насос, насос с частотником |
| B | Ещё и гладкую постоянную | Зарядка электромобиля без встроенной защиты от постоянной утечки, трёхфазные преобразователи |
Стандарты — ГОСТ IEC 61008-1-2020 для УЗО и ГОСТ IEC 61009-1-2020 для дифавтоматов. Тип указан на корпусе значком или буквой.
Электромеханические и электронные
Электромеханическое УЗО срабатывает от самой утечки, ему не нужно питание. Электронному нужно напряжение сети: при обрыве нуля — как раз в опасный момент — оно может не сработать. Для дома берите электромеханические. Отличить можно по описанию производителя: «функционально не зависит от напряжения сети».
Что требуют правила
- Розетки — УЗО не больше 30 мА (ПУЭ, п. 7.1.79). Это обязательное требование. Для освещения и стационарного оборудования УЗО, как правило, не требуется.
- Ввод в дом — противопожарное УЗО до 300 мА рекомендуется (п. 7.1.84). Если в доме все линии уже под УЗО на 30 мА, его функцию может выполнять один аппарат на 30 мА (п. 7.1.85).
- Не вешать на одно УЗО слишком много. Утечка всех приборов и проводки за ним в обычной работе — не больше трети его тока срабатывания (п. 7.1.83). Иначе оно будет отключаться «само по себе».
- Не ставить в старую схему без защитного проводника. В четырёхпроводной трёхфазной сети TN-C, где ноль и земля — один провод, УЗО применять нельзя (п. 7.1.80). В старом доме сначала делают заземление и разделяют общий провод на ноль и землю на вводе, потом ставят УЗО.
Резервное питание и УЗО
УЗО замечает утечку, только если у тока есть путь «домой» через землю. В сети этот путь есть: нейтраль заземлена на подстанции. Когда сеть пропала и дом питается от аккумулятора или генератора, всё зависит от того, соединена ли нейтраль источника с землёй.
- Гибридный инвертор Deye сам соединяет нейтраль с землёй на резервном выходе, когда переходит на аккумулятор, и разъединяет, когда сеть возвращается. УЗО на резервных линиях работает и от сети, и от аккумулятора. Производитель допускает УЗО типа A, а утечку на стороне аккумулятора и панелей инвертор контролирует сам.
- Генератор подключаем через ввод с перемычкой нейтрали и земли — без неё не работают ни УЗО, ни автоматика газового котла.
- Переносная станция часто выдаёт напряжение без связи с землёй. УЗО за ней при пробое на корпус может не сработать — схему проверяем на замере.
- Ложные срабатывания при переключении на резерв бывают, если нули разных групп перепутаны или объединены после УЗО. Собираем щит так, чтобы у каждого УЗО был свой ноль.
Как мы собираем защиту в доме
- На вводе: вводной автомат, защита от грозовых импульсов (УЗИП), реле напряжения — оно стоит в каждом нашем комплекте.
- Противопожарное селективное УЗО 100–300 мА на весь дом — особенно в деревянном доме.
- Дифавтомат 30 мА типа A на котёл, насос, холодильник, стиральную машину — чтобы утечка в другом месте их не гасила.
- УЗО 30 мА типа A на группы розеток по комнатам, отдельное — на улицу, баню, мастерскую.
- Освещение — на автоматах, под противопожарным УЗО.
Как делить щит на резервные и сетевые линии и как подготовить его самим — в статье о щите резервных линий.
Базовый щит резервных линий с автоматами входит в цену наших комплектов. УЗО на группы зависит от дома — сколько линий, какая техника, есть ли заземление — поэтому их подбираем на замере и вносим в смету до начала работ. Если в доме уже есть исправные УЗО, оставляем их.
Частые ошибки
- УЗО без автомата или УЗО слабее автомата перед ним. Утечку оно отключит, а от перегрузки сгорит само.
- Тип AC на стиральную машину или котёл. Пульсирующую утечку от их электроники он может пропустить.
- Общий ноль у разных УЗО — нули групп сведены на одну шину после УЗО. Итог — срабатывания «без причины».
- Весь дом на одном УЗО 30 мА. Утечки складываются, оно срабатывает от включения чайника, и его в сердцах снимают.
- Улица, баня и скважина без УЗО. Это как раз места, где утечка через человека вероятнее всего.
Как проверять

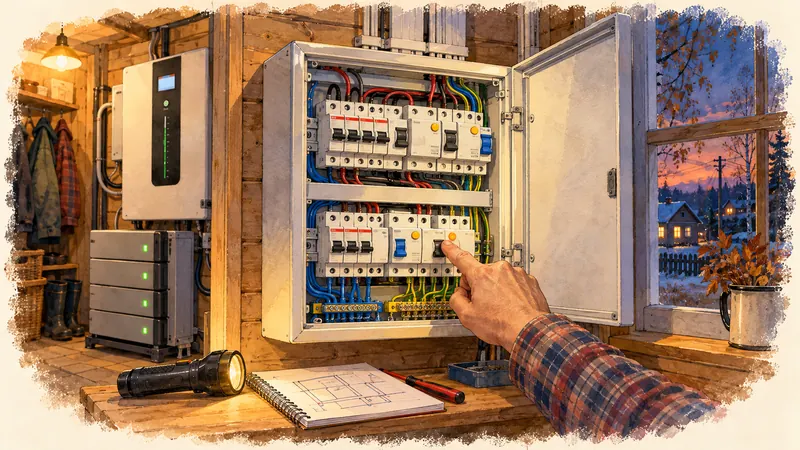

Нажмите кнопку «Т» на каждом УЗО и дифавтомате — раз в месяц, как советуют производители, или хотя бы раз в сезон. Аппарат должен отключиться сразу. Если не отключился — он неисправен, его меняют: кнопка проверяет механизм, а не только «лампочку». Если УЗО отключается часто и без видимой причины, не снимайте его: это признак утечки, которую надо найти.
Источники: ПУЭ, 7-е изд., гл. 7.1 (пп. 7.1.79–7.1.85); ГОСТ IEC 61008-1-2020 и ГОСТ IEC 61009-1-2020; инструкция Deye SUN-SG05LP1-EU — про УЗО типа A и связь нейтрали с землёй в резервном режиме. Схему защиты конкретного дома определяем на замере. Политика конфиденциальности
